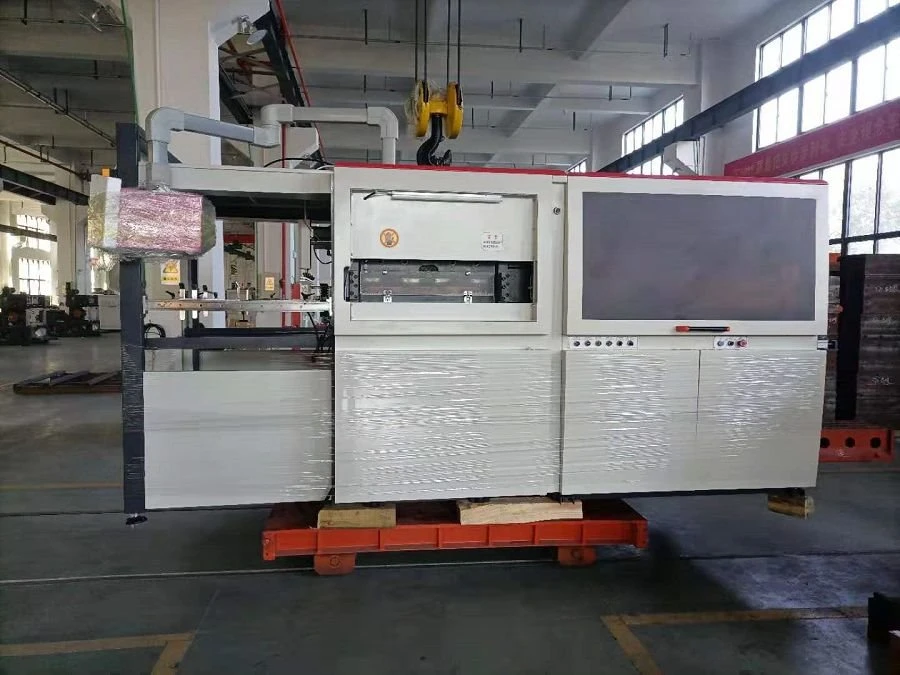

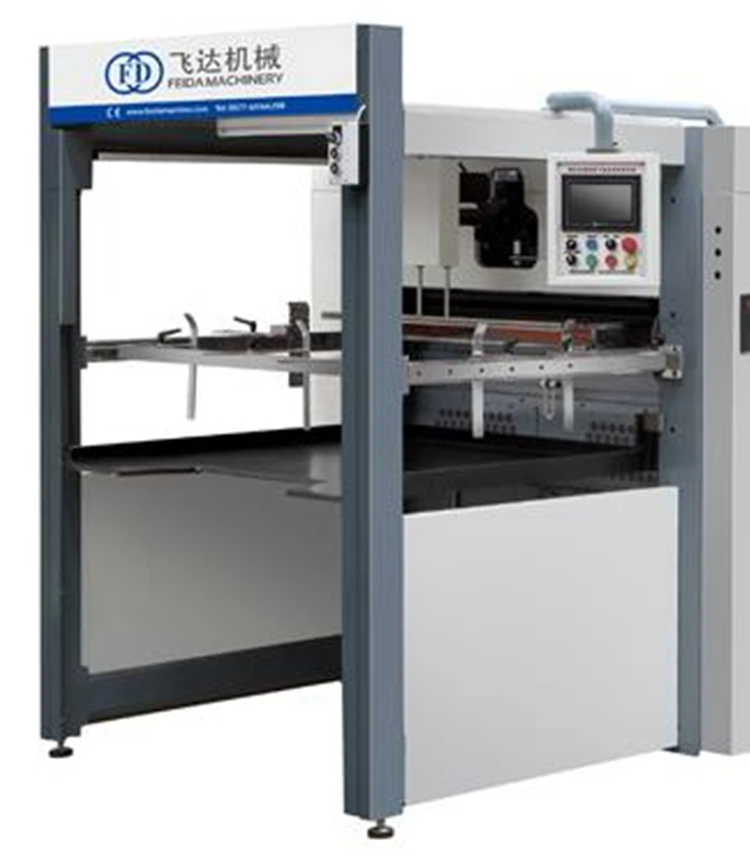

序章

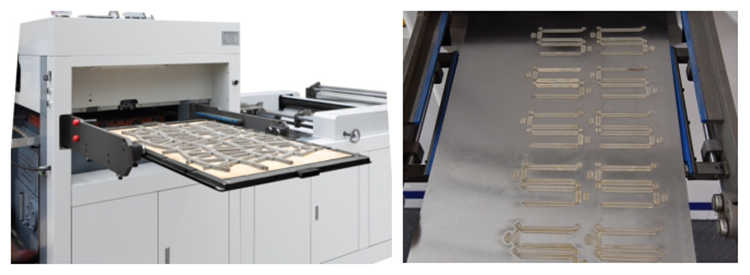

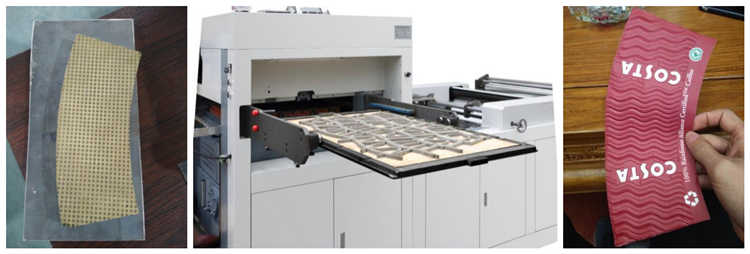

あらゆる種類の紙製品を切断し、紙のへこみ線を作ることができるため、カートン、スナックボックス、ミルクボックスなどの製品パッケージの生産に使用できます。 強制潤滑システムを採用して、メイン ドライブ オイルの定期的な供給を確保することで、摩擦を減らし、機械の耐用年数を延ばします。 同時に、自動的に古紙をはがすことができるため、生産効率が大幅に向上します。 完成品は固体誘導スイッチの動作によって自動的に下げられるため、型抜きプロセス全体で紙を手動で取る必要はありません。 この製品は、生産を増やしてコストを削減したいサプライヤーにとって好ましい選択肢です。
特徴
1.インデンテーションライン切断機は、高速で走行しながら正確な切断を実現でき、同時に大きな騒音も発生しません。 動作環境に非常に優しいです。
2. フィルター付ですので、潤滑油の品質管理が可能です。
3.安全システムは、原材料がなくなるとアラームを発して機械の運転を停止し、機械が過負荷になると機械をシャットダウンして安全性を向上させることができます。
4.オペレーターは、光電システムとコンピューター制御システムにより、型抜き位置と製品サイズを正確に制御できます。
技術仕様
モデル | FD-1200X640 |
最大切削面積 | 1170mm×600mm |
切削精度 | ±0.15mm |
紙のグラム重量 | 120-600g/㎡ |
生産能力 | 160-200回/分 |
空気圧要件 | 0.5Mpa |
空気圧消費量 | 0.25m³/分 |
最大切断圧力 | 300T |
重さ | 11T |
最大ローラー径 | 1600mm |
総電力 | 12KW |
寸法 | 6500x2800x2000 |
備考：
1.Price 用語: FOB 寧波/上海港、中国
2) 支払条件: TT (30% のデポジット、残りの 70% は配達前)。
3) 配達時間: 沈殿物を受け取った後 90 営業日
4) アフターサービス:
1.設置日から1年間のスペアパーツ保証。
2.インストールとトレーニングのために技術者を派遣します。 購入者は、費用（往復チケット、宿泊施設、および1日あたり100ドルの小遣い）を負担します。
5) 証明書: CE、ISO

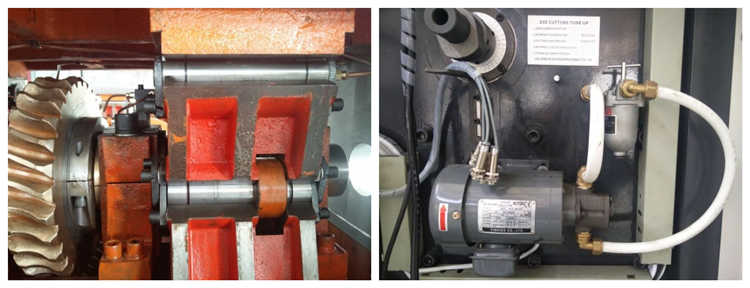

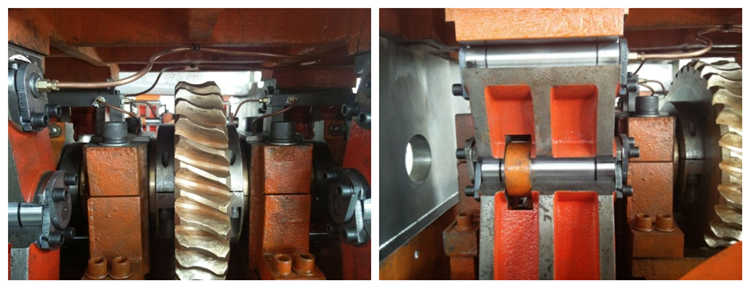

ルブリカチオン

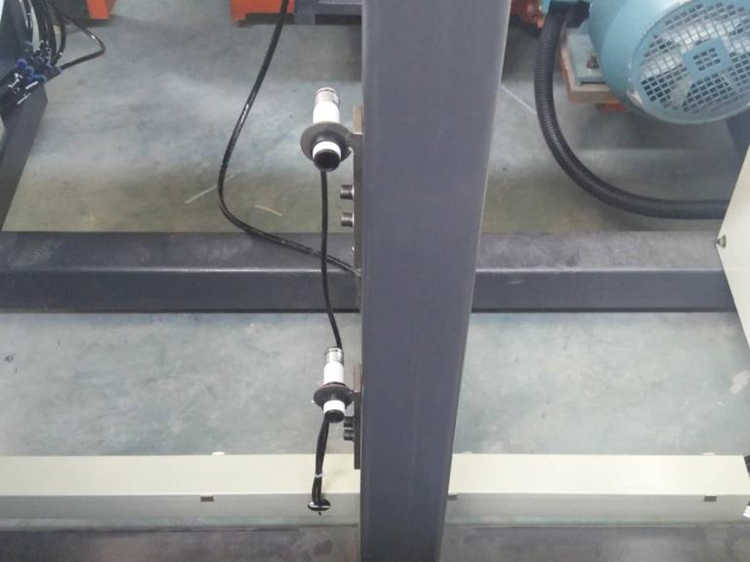

用紙ブロック アラーム: 用紙送りがブロックされると、アラーム システムによりマシンが停止します。

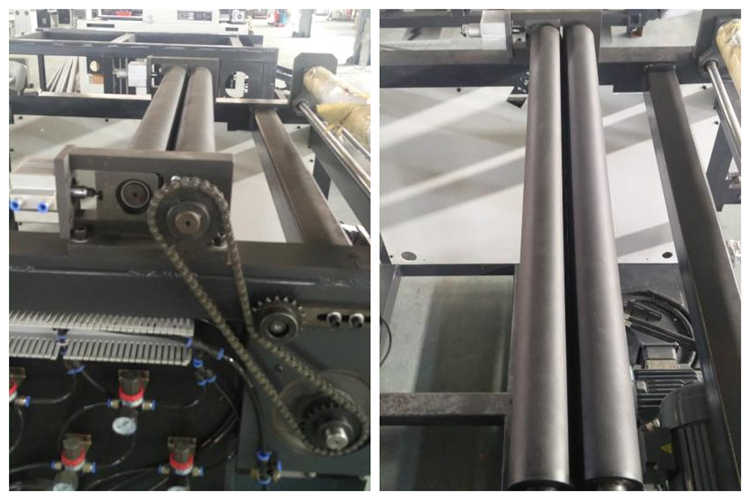

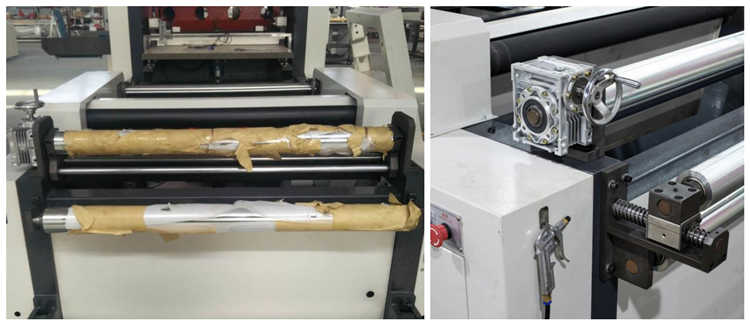

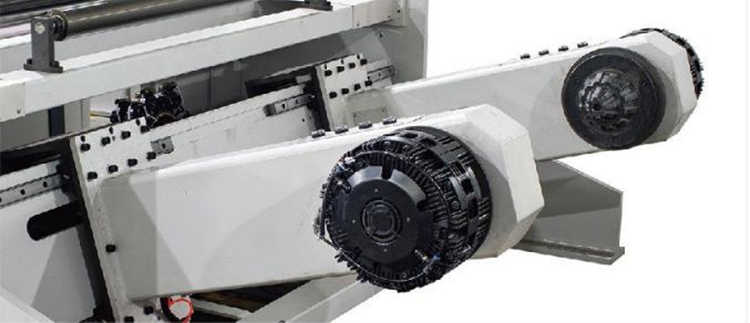

給餌ユニット: 給餌ユニット: 空気圧および油圧シャフトレスを採用し、3 インチ、6 インチ、12 インチをサポートできます。 最大ロール紙径1.6m。

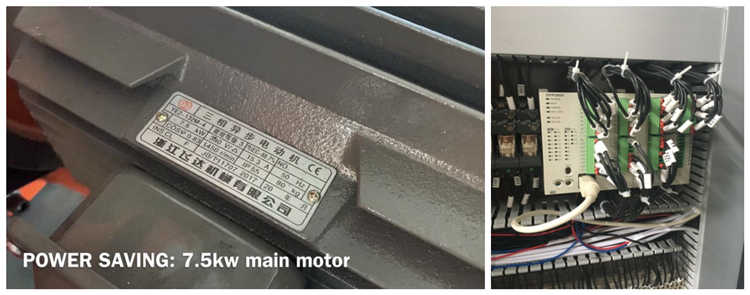

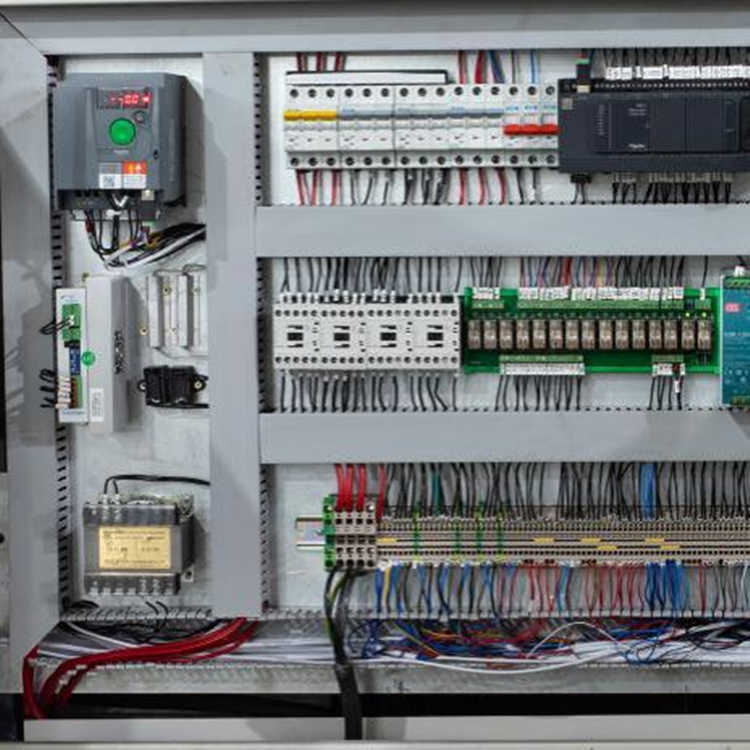

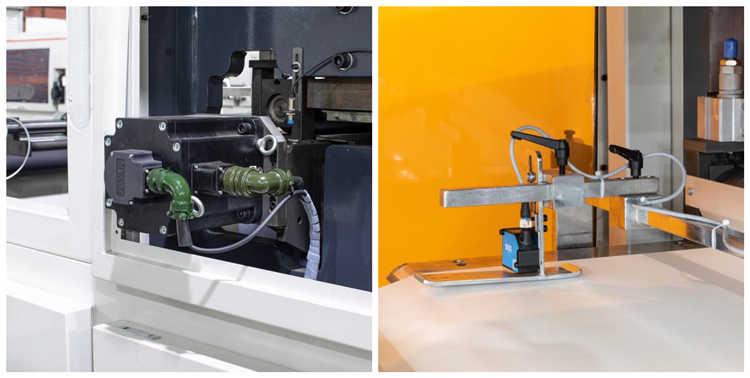

電気構成
| ステッピングモーター | シュナイダー |
圧力調整モーター | 台湾 |
サーボドライバー | シュナイダー |
カラーセンサー | 病気 |
シーケンサ | シュナイダー |
周波数変換器 | シュナイダー |
その他すべての電気部品 | シュナイダー |
光電スイッチ | ルーズ |

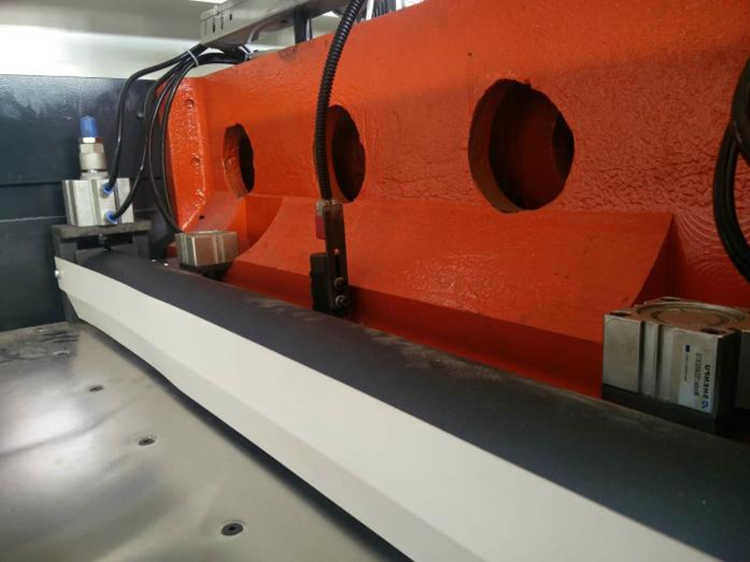

メインエアシリンダー | エアタック |
電磁弁他 | エアタック |

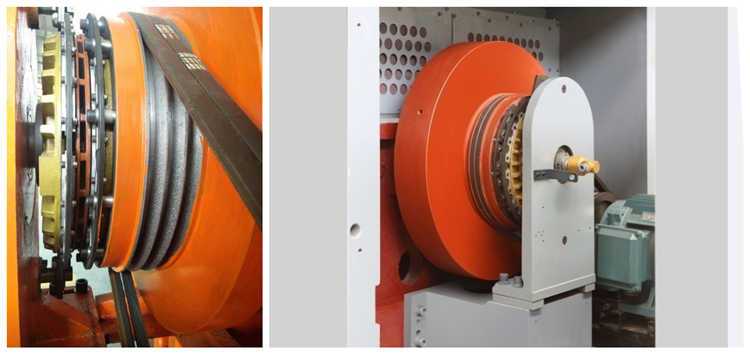

空気圧クラッチ | 中国 |
メインベアリング | ドイツ |
安全操作手順
1. インデンテーションラインカッティングマシンを使用するワークショップ機器のレイアウトは合理的であり、道路の地面は平らで、通路は妨げられていない必要があります。
2. 設置方向は、オペレーターが壁に面し、安全な操作に役立つものである必要があり、周囲の建物や施設からの最小正味距離は 0.8m 以上である必要があります。
3. 機械の設置場所は、垂直吊り上げおよび保守作業の現場条件を満たしている必要があります。
4. 機械のモーターおよび電気制御ボックスの金属シェルには、適切なゼロ保護または接地保護が必要です。
5.露出したワイヤは保護スリーブで保護する必要があり、異なる電圧のワイヤには独自のスリーブを使用する必要があります。
6. ユーザーユニットは、マシンの安全技術ファイルを確立し、安全生産状況を記録します。
7. オペレーターは、安全教育と専門的な技術トレーニングを実施する必要があります。
8. 労働者を連続シフトで操作することは固く禁じられており、1 台の機械にポイントを追加する必要がある場合は 2 人以上である必要があります。
9. オペレーターは、袖のしっかりしたオーバーオールを着用し、特別なゴム製の指カバーを使用する必要があります。
10. 作業高さは、作業者が立って作業するときにつま先立ちしたり、曲がったりしないようにする必要があります。
11. 本機には、加圧フレームにハンドタイプの保護装置またはプレスバー保護装置を装備する必要があります。
12. 機械的および電気的保護およびクラッチ装置は、少なくとも 2 営業日に 1 回特別検査を受けます。 外観検査、内装検査、作動検査の3種類があります。
13. 検査のために一時的に開いた保護カバーは、各検査作業の完了後、操作できるようになるまでに元に戻し、締め付ける必要があります。
14.試運転の前に、保護装置は、この規格に従って、機器管理部門および安全技術部門によって受け入れられるものとします。 合格後、試験を受けることができます。
15. を操作する前に、オペレーターは無負荷で機器と安全装置を確認する必要があります。 各部の性能が正常になってからの製作となります。
16. 操作中に保護装置やその他の主要コンポーネントに個人の安全を危険にさらす異常状態が発生した場合、それらは停止し、リーダーに報告する必要があります。 障害が取り除かれるまで、誰も生産を許可されません。
17. 操作中の掴み取りは厳禁です。 デバイスの両側から紙を補充したり、紙を取ったりすることはできません。
18. くぼみ線切断機を修理、保守、検査する担当者は、機器とこの規格に精通しており、この規格の要件に準拠している必要があります。
